檢測項目

空調水系統流量測試包含三大核心指標：主循環泵實際輸送流量驗證、管網支路流量分配平衡度測定以及系統動態阻力特性分析。其中主循環泵流量偏差率應控制在5%以內（GB/T18430.1-2007），支路間流量不平衡度不得超過設計值的15%。特殊工況下需增加變流量調節特性測試與末端設備換熱效率關聯性分析。

管網水力平衡度測試需覆蓋全部功能分區及樓層支路節點。對于二次泵系統需同步記錄變頻器頻率-流量對應曲線。冬季/夏季工況轉換時需重復驗證熱媒水系統的水力穩定性指標。

檢測范圍

本測試適用于各類集中式空調水系統（含冷凍水/冷卻水/熱水循環系統），包括但不限于：離心式冷水機組配套管網、風冷熱泵機組水路系統、地源熱泵地埋管換熱環路等。特殊應用場景包含醫院手術室凈化空調恒溫恒濕系統、數據中心精密空調冷卻塔循環系統等。

測試對象涵蓋DN25-DN800管徑范圍金屬/非金屬管道系統。對于多級泵組串聯系統需逐級進行水力特性分析。高層建筑需按豎向分區開展分層流量測試。

檢測方法

超聲波時差法（Transit-time）為現行主流測量方式（ISO6416:2017），采用外夾式傳感器非侵入式測量管道流速。測量前需輸入管道材質、壁厚、外徑等參數進行聲速校準。對于異形管件需設置不少于10D的直管段保證流態穩定。

壓差法依據伯努利方程原理（GB/T1236-2017），通過測量節流裝置前后壓差計算瞬時流量。常用節流元件包括孔板、文丘里管及V錐流量計等。該方法需配合高精度微差壓變送器（精度等級≤0.5%FS）使用。

便攜式電磁流量計適用于臨時旁通管路安裝測量（JJG1033-2007），特別適用于無法停機安裝傳感器的工況環境。

檢測儀器

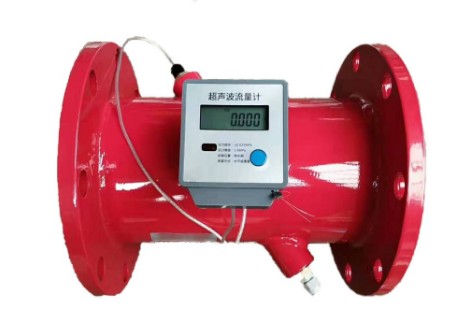

1.多聲道超聲波流量計：配備4-8聲道傳感器陣列（如FLEXIMFLUXUS系列），測量精度0.5%讀數0.01m/s；
2.智能壓差記錄儀：量程范圍0-100kPa可調（ROSEMOUNT3051S系列），支持HART協議通訊；
3.紅外測溫儀：溫度分辨率0.1℃（FLUKE62MAX+）；
4.管道壁厚測量儀：采用超聲波脈沖反射原理（EPOCH650）；
5.數據采集系統：同步記錄壓力/溫度/流量參數（NICompactDAQ）；
6.激光測距儀：用于管道幾何尺寸測量（LEICADISTOD5）。

所有儀器均需通過 認可的計量機構年度校準（JJF1001-2011）?，F(xiàn)場測量時環境溫度應保持在-10℃至50℃范圍內（GB/T50485-2020）。數據采集頻率不低于1Hz且連續記錄時間不少于30分鐘
