摘要：電纜載流量測試是評估電纜在特定工況下安全運行能力的關鍵技術環節。本文系統闡述導體直流電阻、絕緣電阻、溫升特性等核心檢測項目，覆蓋電力電纜、控制電纜及特種電纜的測試范圍，解析直流比較法、循環電流法等標準化檢測方法的應用要點，并介紹高精度測試儀器的技術規范與操作要求。

因業務調整，部分個人測試暫不接受委托，望見諒。

項目咨詢

點擊詢價

檢測項目

電纜載流量測試體系包含以下核心檢測項目：

導體直流電阻測定：依據GB/T3956-2008標準測量單位長度導體電阻值，評估材料導電性能及截面均勻性
絕緣電阻測試：采用500V/1000V直流電壓測量絕緣層電阻率，判定絕緣材料老化程度與介質損耗特性
溫升特性試驗：通過持續加載額定電流監測導體溫度變化曲線，建立電流-溫升數學模型
短路電流承載能力驗證：模擬短路工況測定瞬時熱穩定參數及機械強度變化
動態載流量分析：評估周期性負荷條件下電纜的熱累積效應與散熱特性
環境適應性測試：包含埋地敷設熱阻系數測定、多根電纜并行敷設時的載流量修正系數計算

檢測范圍

本測試體系適用于以下電纜類型及應用場景：

分類維度	具體類型

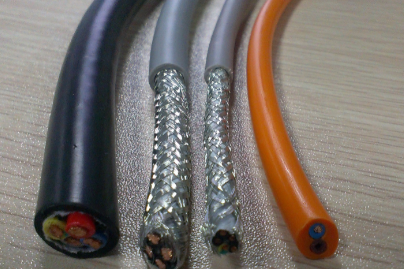

結構類型	單芯電力電纜、多芯控制電纜、屏蔽通信電纜、耐火特種電纜
電壓等級	低壓（1kV及以下）、中壓（3-35kV）、高壓（66-220kV）系統用電纜
導體材料	銅芯、鋁芯、鋁合金芯及復合導體電纜
敷設環境	直埋土壤、空氣介質、管道填充、水下敷設等典型工況條件
特殊應用	核電站用IE級電纜、軌道交通用阻燃電纜、海上平臺用耐腐蝕電纜

檢測方法

標準化檢測流程包含以下關鍵技術方法：

直流比較法測電阻：采用四線制測量技術消除接觸電阻影響，測試環境溫度控制在(201)℃，數據經溫度系數修正后比對標準限值
循環電流法測溫升：搭建閉環試驗系統實現電流精確控制（誤差≤0.5%），使用光纖測溫系統（精度0.5℃）連續記錄導體溫度變化過程
熱循環試驗程序：按IEC60853標準建立等效熱路模型，通過周期性加載試驗電流模擬實際運行工況的熱應力變化
有限元熱場仿真：基于ANSYS平臺建立三維傳熱模型，結合材料熱導率參數進行載流量理論計算與實測數據對比分析
土壤熱阻系數測定法：采用探針法測量敷設區域土壤熱特性參數（精度5%），輸入CIGREWG21公式計算實際載流量修正值

檢測儀器

關鍵測試設備的技術規范如下：

直流電阻測試系統：量程0.1μΩ-20kΩ，分辨率0.01μΩ，配備恒流源（穩定性≤0.05%/h）和自動溫度補償模塊
絕緣電阻測試儀：輸出電壓范圍50-5000VDC可調（步進10V），測量范圍1MΩ-10TΩ（精度3%）
大電流溫升試驗裝置：輸出電流0-5000A連續可調（總諧波失真≤1%），配備水冷式負載箱（持續工作時間≥72h）
:空間分辨率1m,測溫范圍-40℃~300℃,采樣頻率10Hz,滿足DTSClassA精度要求(1℃)
:頻率范圍15Hz-500Hz,tanδ測量精度(1%讀數+0.0002),符合IEC60247標準要求
:溫度控制范圍-70℃~+300℃,濕度控制范圍10%~98%RH,滿足GB/T2423系列標準試驗條件要求

所有檢測儀器均通過認可的計量機構進行年度校準溯源，校準不確定度不超過被測參數允許誤差的1/3。

完整的載流量測試報告應包含原始數據記錄表、環境參數修正計算過程及最終結論判定依據。對于特殊敷設條件下的電纜系統，需額外提供熱場分布云圖與理論計算值的偏差分析。

本文件編制符合GB/T16895.6-2014《低壓電氣裝置第5部分:電氣設備的選擇和安裝》第52章載流量計算相關要求。```html
