檢測項目

風機軸承振動檢測包含六大核心指標：振動速度有效值（RMS）、位移峰峰值（Peak-Peak）、加速度峰值（PeakAcceleration）、特征頻率能量分布、時域波形畸變率及溫度關聯參數。其中振動速度有效值依據ISO10816-3標準分級評價整體振動烈度等級；位移峰峰值用于識別低頻段（0-600Hz）的機械松動或結構共振；加速度峰值則反映高頻段（2kHz-10kHz）的滾動體損傷或微點蝕現象。

特征頻率分析需解算軸承幾何參數對應的理論故障頻率（包含保持架故障頻率FTF、滾動體自轉頻率BSF及內外圈故障頻率BPFI/BPFO），通過能量占比判定具體故障類型。時域波形需計算峭度系數（Kurtosis）和波峰因數（CrestFactor），當數值超過4.0時提示存在沖擊性缺陷。同步采集的軸承座溫度數據與振動參數需進行Pearson相關性分析，溫差超過15℃時觸發復合故障預警。

檢測范圍

本檢測規程適用于功率范圍0.75kW-6MW的離心式/軸流式風機軸承系統，涵蓋滾動軸承（深溝球軸承、調心滾子軸承）與滑動軸承（流體動壓軸承）兩類結構型式。適用轉速區間為300rpm-3600rpm，覆蓋常溫至120℃運行環境溫度條件。

特殊工況擴展檢測包括：變頻驅動（VFD）引起的諧波振動分析（需同步采集電流信號）；海上風機鹽霧腐蝕導致的軸承游隙變化監測；高溫?zé)煔庖L(fēng)機在300℃工況下的振動信號補償校正；以及雙饋式風力發電機在并網切換時的瞬態振動捕捉（采樣率需≥51.2kHz）。

檢測方法

執行三軸向同步測量：在軸承座徑向水平（H）、徑向垂直（V）及軸向（A）方向安裝ICP型加速度傳感器，傳感器安裝諧振頻率應大于18kHz。數據采集需滿足ISO13373-1規定的動態范圍要求：A/D轉換器分辨率≥24bit，采樣頻率按最高分析頻率的2.56倍設置。

頻譜分析采用Hanning窗函數進行4096線FFT變換，頻率分辨率應達到1Hz以下。包絡解調技術（EnvelopeDetection）用于提取高頻共振帶的調制信號，解調頻帶寬度按共振峰中心頻率5%設定。相位分析需采用雙通道互相關法計算軸系不對中角度偏差。

沖擊脈沖法（SPM）使用專用沖擊脈沖傳感器測量dBM/dBC值：當dBM＞20dB且dBC＞35dB時判定潤滑失效；當dBM與dBC差值超過15dB時提示存在結構性損傷。

檢測儀器

1.四通道振動分析儀：滿足ISO2954Class1精度要求，配備IEEE1451.4智能傳感器接口模塊，典型型號包括Brel&Kjr3050-B-040或SKFMicrologAnalyzerCMXA75

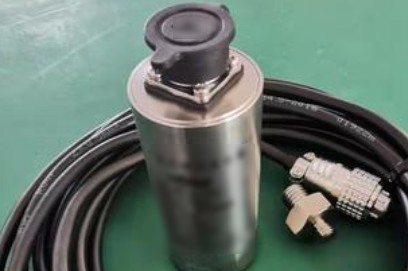

2.寬頻加速度計組：頻率響應0.5Hz-15kHz(3dB)，靈敏度100mV/g5%，橫向靈敏度比＜3%，推薦PCB352C33或Wilcoxon786A系列

3.激光對中儀：具備動態軸心軌跡捕捉功能，角度測量精度0.001，徑向偏差分辨率0.1μm，如PrftechnikOptalignSmartRS4

4.紅外熱像儀：熱靈敏度(NETD)≤40mK@30℃，空間分辨率1.1mrad，支持溫度-振動疊加分析功能，選用FLIRT865或Testo890

5.在線監測系統：符合ISO13374標準的數據處理架構，集成階次跟蹤(OrderTracking)和神經網絡診斷模塊，典型配置包含BentlyNevadaSystem1或
